配電箱是家庭或工業用電的樞紐，其內部配線的規范性與安全性至關重要。一次標準的安裝，不僅能保障用電穩定，更能杜絕安全隱患。本文將通過圖文結合的方式，詳細拆解配電箱內部配線的核心步驟與關鍵要點。

第一步：準備工作與安全須知

在開始任何操作前，務必斷開總電源，并使用電筆確認箱體無電，這是鐵律。
準備好所需工具與材料：螺絲刀、剝線鉗、壓線鉗、線號管、不同顏色的導線（通常火線為紅/黃/綠，零線為藍，地線為黃綠雙色）、斷路器（空開）、導軌、標簽等。

安全警示：非專業電工人員，強烈建議請持證電工操作。自行操作存在觸電及火災風險。

第二步：規劃布局與元件安裝

1. 規劃回路：根據家用電器功率和區域（如照明、客廳插座、廚房、空調等），規劃好獨立的回路。每個回路對應一個斷路器。
2. 安裝導軌：將導軌牢固安裝在箱體背板上。
3. 安裝元件：按規劃從左至右、從上至下安裝總開關（漏電保護器或隔離開關）及各回路斷路器。一般順序是：總開關 → 照明回路 → 普通插座回路 → 廚房/衛生間（潮濕環境）帶漏保的回路 → 空調等大功率專用回路。

第三步：主線接入與分線分配

1. 接入進線：將入戶的總進線（火線、零線、地線）按規定顏色接入總開關的上端口。地線直接接入地線排（PE排）。
2. 安裝匯流排：使用零線排（N排）和地線排（PE排），可以極大簡化接線，確保整潔。將它們固定在箱體兩側或合適位置。

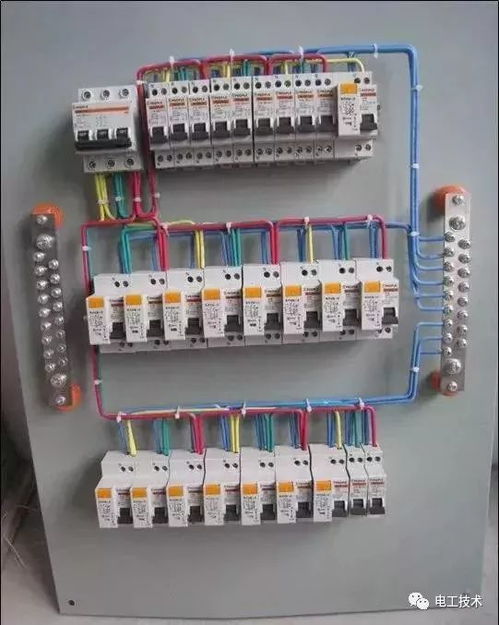

第四步：分回路布線——核心環節

這是體現工藝的關鍵步驟，遵循“橫平豎直、弧度一致、綁扎牢固”的原則。

1. 走線路徑：導線應沿箱體邊緣走線，盡量減少交叉。從總開關下端引出主火線和主零線。
2. 分接火線：主火線通過并線器（或采用規范的T接方式） 分接至各回路斷路器的上端口。嚴禁為了省事將多根線絞在一起塞入一個接線孔，這是重大安全隱患。
3. 連接零線與地線：各回路的零線統一接至零線排（N排），各地線統一接至地線排（PE排）。每個接線端子只接一根線，確保接觸牢固。
4. 出線連接：各回路斷路器下端口接至對應的出線（通往房間各插座、燈具的火線）。

第五步：標識、整理與檢查

1. 套線號管：在所有導線的兩端套上線號管，清晰標注其對應回路（如“廚房插座”、“主臥空調”）。
2. 綁扎整理：使用尼龍扎帶將同一走向的導線捆扎整齊，做到箱內整潔、美觀、利于散熱和日后檢修。
3. 全面檢查：

• 檢查所有螺絲是否擰緊，無導線裸露銅芯。

• 檢查線色是否正確，無混用。

• 檢查地線、零線是否接對、接牢。

• 手動開關幾次斷路器，確認手感正常。

第六步：通電測試

在確認一切無誤后，方可閉合總電源。

1. 逐個閉合各回路斷路器，觀察有無異常（火花、異響、跳閘）。
2. 使用驗電筆或萬用表測試各回路出線端電壓是否正常（火-零約220V，火-地約220V，零-地約0V）。
3. 測試每個回路的漏電保護器（如有）的試驗按鈕，確保其功能有效。

與要點回顧

• 安全第一：斷電操作，規范施工。
• 規劃先行：合理分回路，避免過載。
• 色標分明：嚴格按顏色區分火、零、地線。
• 接觸牢固：擰緊每一個接線端子，避免虛接發熱。
• 整潔規范：布線整齊不僅美觀，更是安全與專業的體現。
• 標識清晰：為日后維護提供極大便利。

一次規范的配電箱配線，就像為整個電路系統構建了一個堅固、有序的“指揮中心”。遵循以上步驟與標準，是確保家庭用電長期安全、穩定的基石。
